Profileko Ekoizpen Lerroa Profilaren ekoizpen-lerroak SJSZ-65/132 serieko torloju biko estrusore konikoak, altzairu herdoilgaitzezko hutsean moldatzeko plataformak, arrastaka-traktoreak, ebaketa automatikoko makina integratuak eta iraultzeko deskargarako rackak erabiltzen ditu. Konformazio-plataforma presio handiko huts-ponpa eta ur-ponpa batekin hornituta dago, lau dimentsiotan erregulagarriak direnak. Traktorea pneumatikoki lotuta dago. Luzera finkoko ebaketa-makina automatikoak bidaia-etengailu bat erabiltzen du luzera finko batera mozteko. Pilatzeko rackak 6 metroko luzera du, altzairu herdoilgaitzez egina eta pneumatikoki irauli egiten da.

Bidali kontsulta

Produktuaren Deskribapena

Profileko Ekoizpen Lerroa

Profilaren ekoizpen-lerroak SJSZ-65/132 serieko torloju biko estrusore konikoak, altzairu herdoilgaitzezko hutsean moldatzeko plataformak, arrastaka-traktoreak, ebaketa automatikoko makina integratuak eta iraultzeko deskargarako rackak erabiltzen ditu. Konformazio-plataforma presio handiko huts-ponpa eta ur-ponpa batekin hornituta dago, lau dimentsiotan erregulagarriak direnak. Traktorea pneumatikoki lotuta dago. Luzera finkoko ebaketa-makina automatikoak bidaia-etengailu bat erabiltzen du luzera finko batera mozteko. Pilatzeko rackak 6 metroko luzera du, altzairu herdoilgaitzez egina eta pneumatikoki irauli egiten da.

kasua

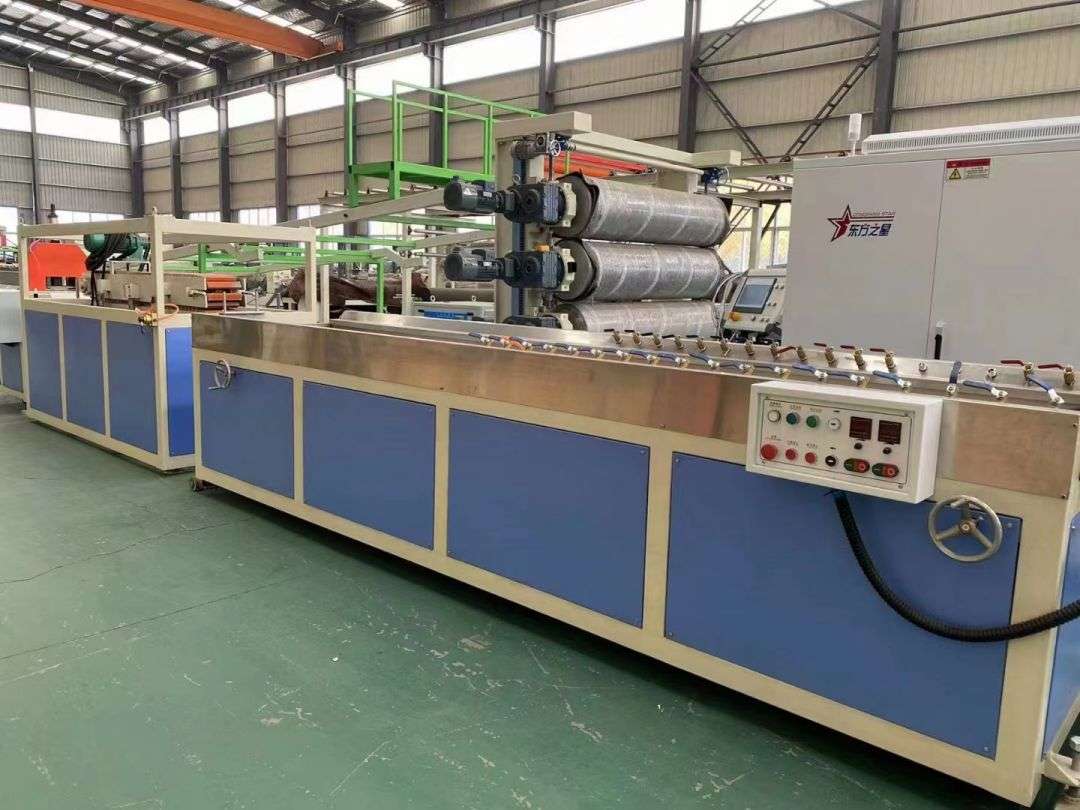

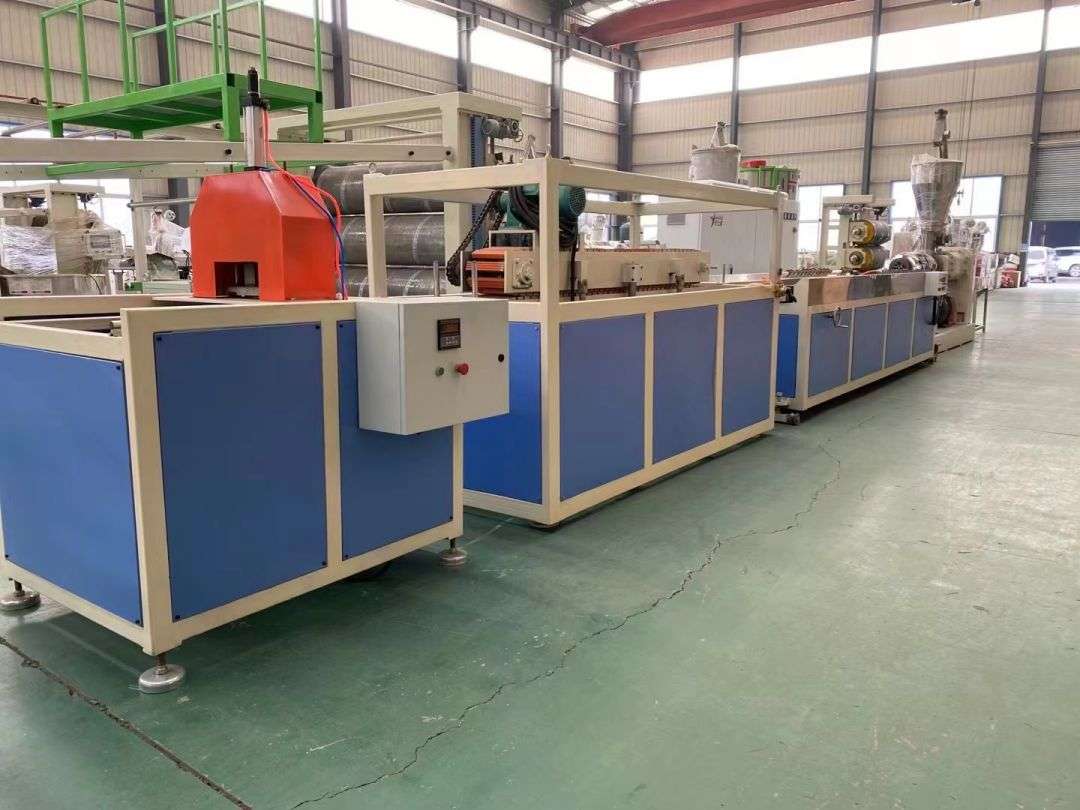

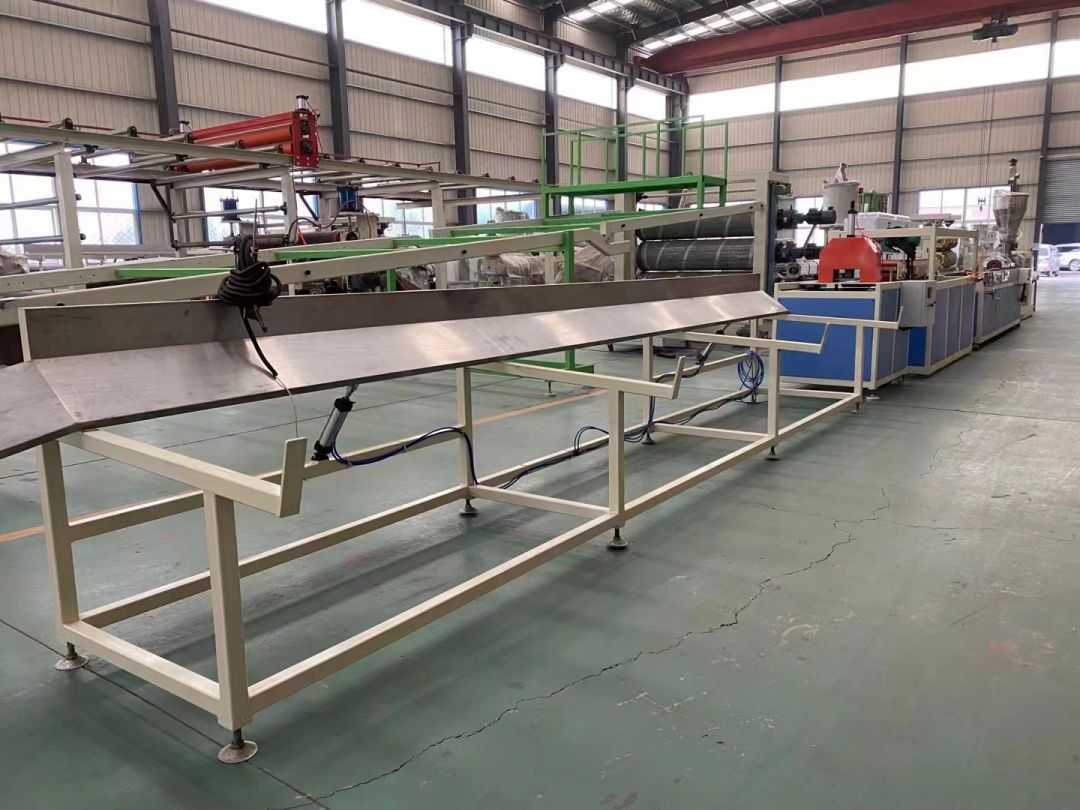

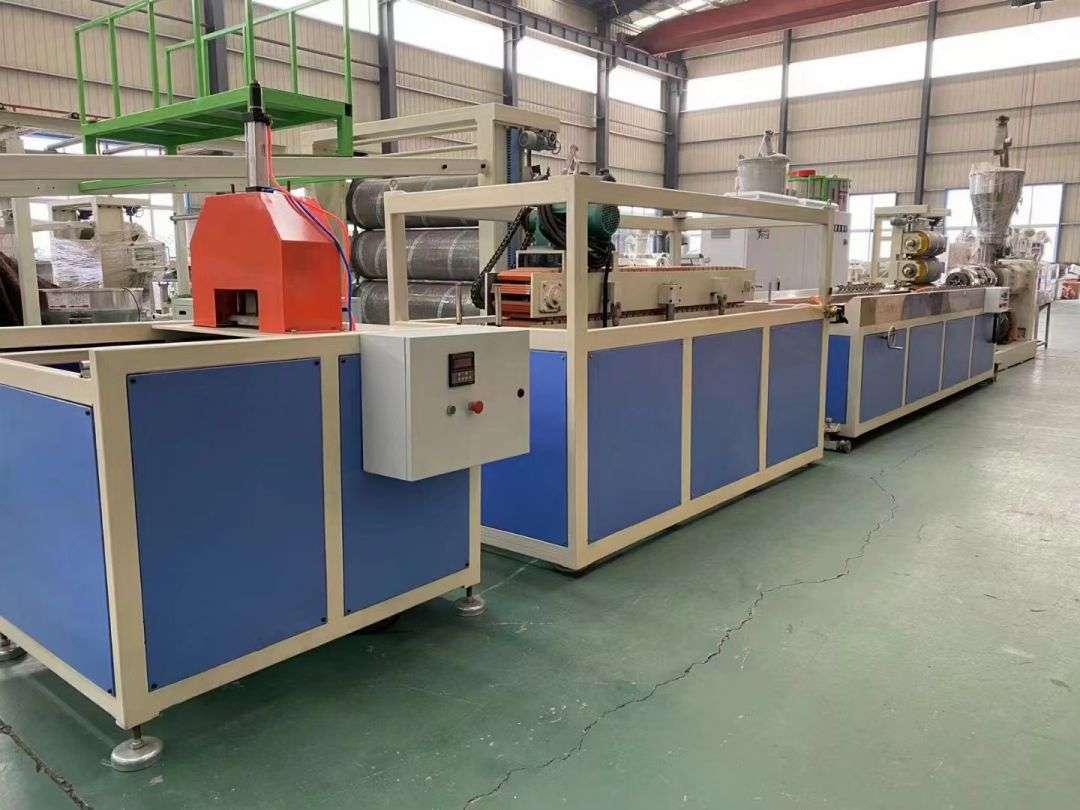

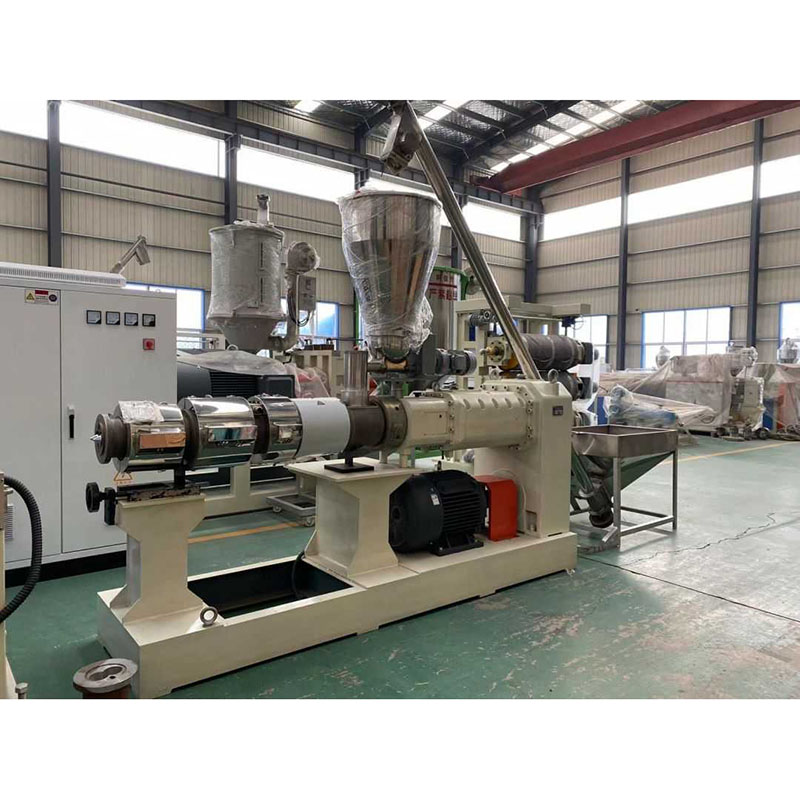

produktuaren erakustaldia

proiektua	parametro teknikoa
motor nagusia
kontrol elektrikoko armairua	* Aire etengailua: Chint * Erabilitako altzairuaren lodiera ez da 1,5 mm baino txikiagoa, eta osagai elektriko guztiak marka ezagunenak dira
Ekoizpen bolumena (kg/h)	100-200 (prozesatutako materialen estrusio-bolumen desberdinen eta funtzionamendu-baldintzen arabera aldatzen da)
tamaina (mm)	3670 x 1500 x 2350 mm
pisua (kg)	3000 kg
Neurketa automatikoa eta elikadura-hopper	Materiala: altzairu herdoilgaitza
Elektrizitatea transmititzeko linea	lau hariko sistema trifasikoa
Tenperatura-kontrolagailua, larrialdi-geldialdia eta babes-funtzioekin	Intelligent temperature control table Gehiegizko korrontea babesteko alarma funtzioa High-voltage overload protection system.
ezaugarria	Zizaila handia, plastifikatzeko efektu ona, irteera handiko (100-160 kg / h) profilaren estrusio-abiadura dagokion tamainako ekoizpen-lerroaren irteera-baldintzak betetzeko. Goi-mailako fabrikazio-materialek eta pieza iraunkorrak propietate malkartsuak dituzte.
Eragiketa-paneleko datuak nola bistaratzen diren	pantaila digitala
Torlojua: kalitate handiko aleazio 38CrMoAIA nitruro geruzaren lodiera 0.7mm, gainazaleko gogortasuna HV940, Ra0.4um Txinako marka ezaguna
diametroa (mm)	65/132mm
luzera aktiboa (mm)	2140 mm
kantitatea	2. artikulua
forma	tapera
Abiadura Abiadura (r/min)	1~34 (kanpora)
Danborra kalitate handiko aleazio 38CrMoAIA nitruro geruzaren lodiera 0,7 mm, gainazaleko gogortasuna HV940, Ra0.4um
Makina zilindro mota	gailu monolitikoak
Berokuntza metodoa	Galdaketa aluminiozko berogailu eraztuna
Berogailu-guneen kopurua	4. eremua
Berokuntza-potentzia (kw)	30Kw (11/4/6/8)
tenperatura-tartea (℃)	50 ~ 350 ℃
Hozte gune kopurua	3 Auzoa
Fluxu-nukleo konbinatua	45 #, chrome-plated interior surface
hozgarriaren pasabidea	3X250w-ko haizagailua hozten da
hozte bitartekoa	airea
kalitatea bermatzea	10.000 ordutik gorako zerbitzu-bizitza
The handling method of the machine drum	Aleazio bikoitzeko gogortasuna HRC 55-62
2. Gidatze-sistema eta dezelerazio-sistema
Motor nagusiaren potentzia	37kw, Shandong marka ospetsuaren motorra
Motor nagusiaren lan-metodoa	Motor asinkrono trifasikoa, engranaje-kutxera zuzenean konektatuta, maiztasun aldakorreko bihurketa gobernadore duen motorra
Speed of the main drive main engine	30 ~ 1400r/min
Engranaje-kutxaren marka	Torsio handiko engranaje kaxa horizontala, hortz gogor inklinatutako engranajea
engranaje gurpila	Nitrogenoaren infiltrazio tratamendua, engranajearen materiala 20CrMoTi da
lan txartelaren kutxa	Bi banaketa-kutxa murrizteko ardatzak engranaje taikoek gidatzen dituzte
Motor nagusiaren abiadura erregulatzeko modua	AC abiadura erregulatzea
3. hutsean ponpatzeko sistema
mota	ur eraztun huts-ponpa
motorraren potentzia	3kw
Motorra funtzionatzeko modua	motor asinkrono trifasikoa
huts-gradua	0~-0,8pa
huts-ponpa	Ihes-abiadura: 60 m³/h

1. 240 Hutsean jartzeko mahaia

tamaina (mm)	400012001475 mm (gida-errailaren tamaina barne)
Ur plakaren materiala	altzairu herdoilgaitza
Number of air nozzle and water nozzle	60 inguru
Mugitu motorra aurretik eta ondoren	0.75KW (multzo 1)
ur-ponpa	3KW
Huts-ponpa mota	Ur eraztun huts-ponpa
Huts-ponparen potentzia	Bi, 4kw
huts-gradua (Mpa)	0~-0,8pa
Ur-lurrunaren pitaren posizioa eta konexio modua	Kokalekua: eszenatokiaren bi aldeetan: mota finkoa
Adjustment mode of the center height	Koklear zizarearen eskuliburua
kontrol armairua	1、 funtzionamendu erraza. 2、 Konturatu ezarpen-taula doikuntza elektrikoaren aurretik eta ondoren, eskuz gora eta behera doitzea. 3、 Aparatu elektrikoak Chint-ez eginda daude 4、 Motore guztiek gehiegizko karga babesa dute.
Volume and quantity of the water tank	150L inguru

General specification parameters

Ur hornidura eta drainatze automatikoa kontrolatzea

Hutseko taula 1

Mugitu 700 mm mm eta aurrera

Left and right fine-tuning ± 30mm

Water discs are made of stainless steel

Kanpoko hodiak eta ekipoak erraz instalatzen eta berritzen dira.

Ura hornitzeko eta drainatzeko kanpoko hodi guztiak 1 "-2" tamainako altzairu galbanizatuzko hodiekin daude.

itxura ona

2. Arakatzaile Traktorea

Luzea, X eta zabala (mm)	1800 mm x 1500 mm x 1700 mm
Trakzio abiadura (m/min) tirakada maximoa	0,8-5 m/I 4000 N
Trakzio motorraren potentzia (kw)	2,2 kW x 1
Pista bidea	pneumatiko
Motor konexio modua	izar konexioa
motor kopurua	1
motorraren abiadura	10~1450r/min
Pistaren luzera eraginkorra	1500 mm
Motorraren abiadura erregulatzea	AC motorra, inbertsorearen abiadura erregulatzea
Goma eta pista konektatzeko modua	Torlojuen bidez konektatu azkar, erraz instalatu eta kentzeko
Trakzio-blokeen ezaugarriak	Konbinatu gomazko blokeekin eta Q235A altzairuarekin, iraunkortasun eta higadura erresistentzia onarekin
Moduaren clammodea	kontrol pneumatikoa
Traktorearen erdiko altuera	1000 ± 50 mm, erregulagarria, trakzio-abiadura sinkronoa.
Aire konprimituaren presioa	0,5~0,7Mpa
Katea hornitzeko metodoa	Eskuzko gehiketa
kontrol armairua Zilindroak eta pieza pneumatikoak	Atal elektrikoak: Chint Zilindroa Yadke-k erabiltzen du
Pieza pneumatiko guztiak: Yadker × Traktorearen kontrolagailua hutsaren kontrol-taulan dago × Gainerako alboetako ateak eta kaxak 1,5 mm-ko altzairuzko xaflako lodieraz fabrikatuta daude. × Traktorearen itxura ederra da.

Ebaketa Automatikoko Makina Integratua

3. Ebakitzeko makina: 1.200 MM X 1160 MM X 1600 MM
Presio modua Ebaketa-zehaztasuna Moztu altuera Moztu motorraren potentzia	zirkuitu pneumatikoa ≤2 mm ≤150mm 1,5 kw
Gehienezko ebaki-zabalera	260 mm
metro metodoa	etengailu fotoelektrikoa
Airearen konpresioaren presioa	0,5~0,7Mpa
